在本篇中，我来讲讲如何使用预处理器和辅助模型，分别都有些什么作用。

1.       

 当已载入SD1.5的模型时，CannyXL的辅助模型不会显示；

2.       

 当已载入SDXL的模型时，CannySD1.5的辅助模型不会显示；

3.       

\extensions\sd-webui-controlnet\models在这个路径下检查下模型是否在models文件夹下；

需要了解的一些知识：

1.       

目前最新的ControlNet模型分为ControlNet 1.1模型和ControlNet XL模型；

2.       

ControlNet 1.1模型支持基于SD1.5、2.1训练的大模型上。而ControlNet XL模型支持基于SD XL训练的大模型上；

3.       

它们虽然是属于两个不同版本的模型，但是使用方法和原理都是一样的；

4.       

SD1.5、2.1的模型无法使用XL的ControlNet模型，SDXL的模型无法使用SD1.5、2.1的ControlNet模型；

5.       

预处理器的作用是对提供的参考图片进行处理，提取出图内的特征，后面我们将用“提取图”这个词作为统一代名词；

6.       

ControlNet模型，与预处理器配合使用，每种预处理器都会有好几种模型，而这些模型又会有不同作用，后面我会讲。

Canny（边缘检测预处理器）

如何使用

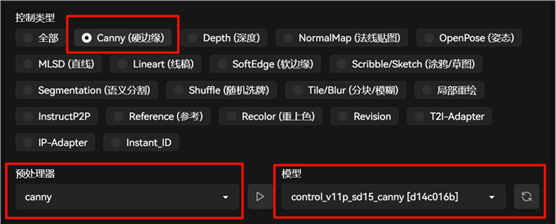

首先我们来看第一个预处理器Canny，在控制类型区域选中一个预处理器，预处理器和模型会自动切换，如果辅助模型显示为无，则参考上面的几种原因。

那么我们来走一遍使用流程，以Canny预处理器为例（以后讲的大多数预处理器使用流程基本是一样的）

1.       

先上传要控制图片的参考图；

2.       

选择一个预处理器控制类型；

3.       

启用该预处理器，打开允许预览，打开完美像素;

4.       

选择预处理器（有些预处理器有多种子类别），选择辅助模型（有多种子类别模型精度不同效果也不一样，FP16/FP32指的就是精度），点击预览按钮，运行后预览区域就会显示预览结果；

5.       

预处理器分辨率，在未开启完美像素，手动调整参数，参数值64-2048，默认 512，数值越高线条越精细，数值越低线条越粗糙。

6.       

Canny低阈值与高阈值，数值越低线条越复杂，数值越高线条越简单，也就是提取图线段的强弱，或者说线段的粗细，这样更好理解。

执行完以上基础步骤后，就可以提取出图片了，如果满意，则结合文生图或图生图使用。

控制权重、引导介入时机、引导终止时机等基础参数在上一篇都已经讲过，所以这篇就不讲了。

SD入门教程六：ControlNet基础入门

作用与效果

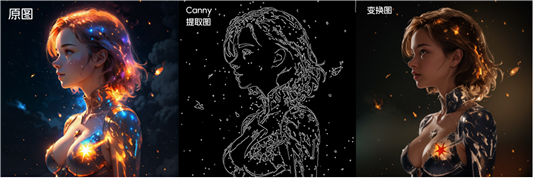

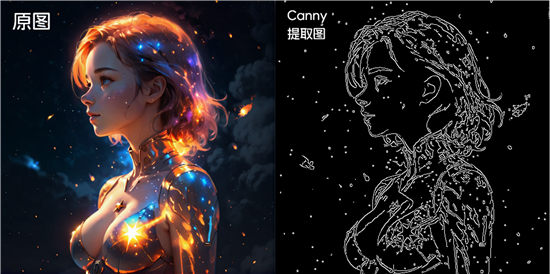

接下来我们先调整参数，这样更直观地了解这些参数对于控图的作用。下图是Canny提取图与原图对比。

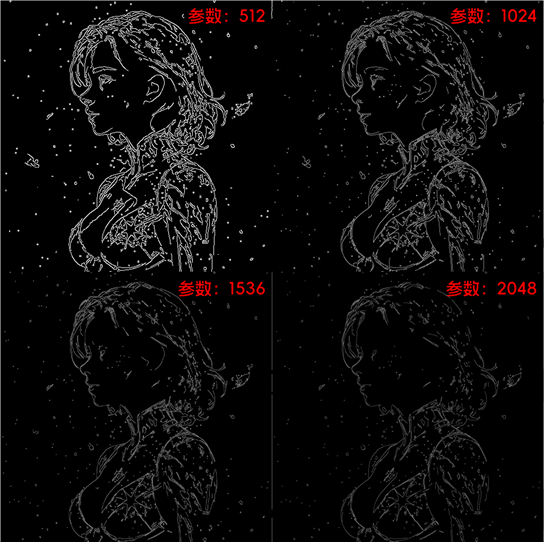

预处理器分辨率（Preprocessor Resolution）参数效果：未开启完美像素模式的情况下，可自己调整参数以便得到最佳效果的提取图，以512像素的原图为例，数值越大，线条越细，如图：

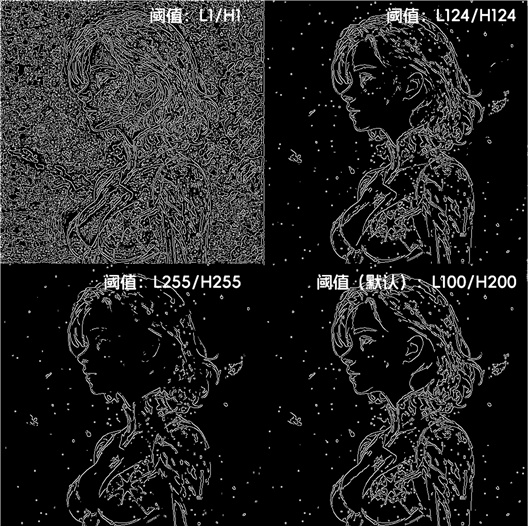

Canny低阈值/高阈值参数效果：在一张图中，Canny预处理器会识别出各种各样的线段信息，如图L1/H1，当设置L1/H1参数时，Canny会把所有线段提取出来，其中有大部分线段对于图片是无用的，至少在视觉上是无用的，那我们就可以通过调整参数阈值来获得最佳线稿。通俗地讲就是想要图片保留的细节多一些可以降低阈值，图片保留细节少一些可以提高阈值，一般默认就行。

Canny的作用：能够很好地识别出图像内各对象的边缘轮廓，将人物边缘或物体的边缘提取出来，虽然提取后的图像是看似是线稿图，但其实与线稿完全不一样。

应用场景

图片重绘也就是线稿图上色，通过提示词与控制权重改变图片内容。

总结

ControlNet的预处理器和模型能够很好的帮我们控制图片结构，Canny预处理器相对于其他预处理器控图自由度更高，效果更好，不过呢，这也是分应用场景的。下一篇我们来讲Depth（深度图）预处理器等。

最后，感谢ControlNet作者，张吕敏，他是2021年本科毕业，目前正在斯坦福读博的中国人，于2023年2月10日由张吕敏和马内什·阿格瓦拉共同发表的一篇论文。几日后就发布了训练好的模型，在GitHub上可以找到，传送门：https://github.com/lllyasviel/ControlNet
